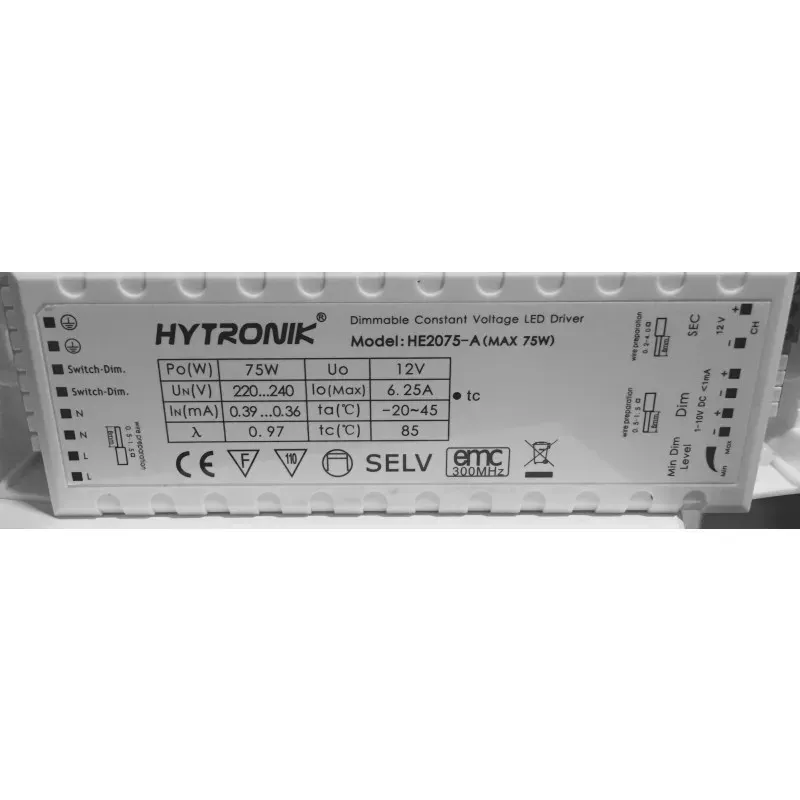

LED-liitäntälaite 401206 LED driver 12V 75W IP20 PUSH/1-10V DIM

LED-liitäntälaite 401206 LED driver 12V 75W IP20 PUSH/1-10V DIM

Tuotekoodi: 401206

  • Tampere Myllypuro / Päävarasto
  • Tampere Nekala
  • Vantaa Koivuhaka
12 V LED himmennettävää virtalähdettä voidaan käyttää kaikkien 12 V LED nauhojen kanssa. Himmennettäessä voidaan käyttää painonappihimmennystä tai 1-10 V himmennintä.

Himmennys toimii erittäin tasaisesti painonapin avulla ja himmennysalue on 0-100%
Liitäntälaitteita voi kytkeä 10kpl rinnan jolloin näihin voidaan liittään jopa 750W LED tuotteita
Painonappi kytketään 230V AC puolelle, joka helpoittaa johdotusta
Minimikuorma on pieni
Painonappeja voi kytkeä useita, mikä mahdollistaa himmennyksen useasta eri paikasta

Painonappi kytketään 230V AC puolelle tässä virtalähteessä
Virtalähteelle kytketään suora 230V AC jännite (L ja N)
LED tuotteiksi käyvät vain 12 V DC jännitteellä toimivat LEDit

- Suosittelemme minikuormaksi noin 18-20W tehoa eli esim. 4,8w/m nauhaa 5metrin rulla kuluttaa 24W joten himmennys toimii oikein!
- Max. kuormitus on 75W


Painonappeja voidaan kytkeä 1-10 kpl

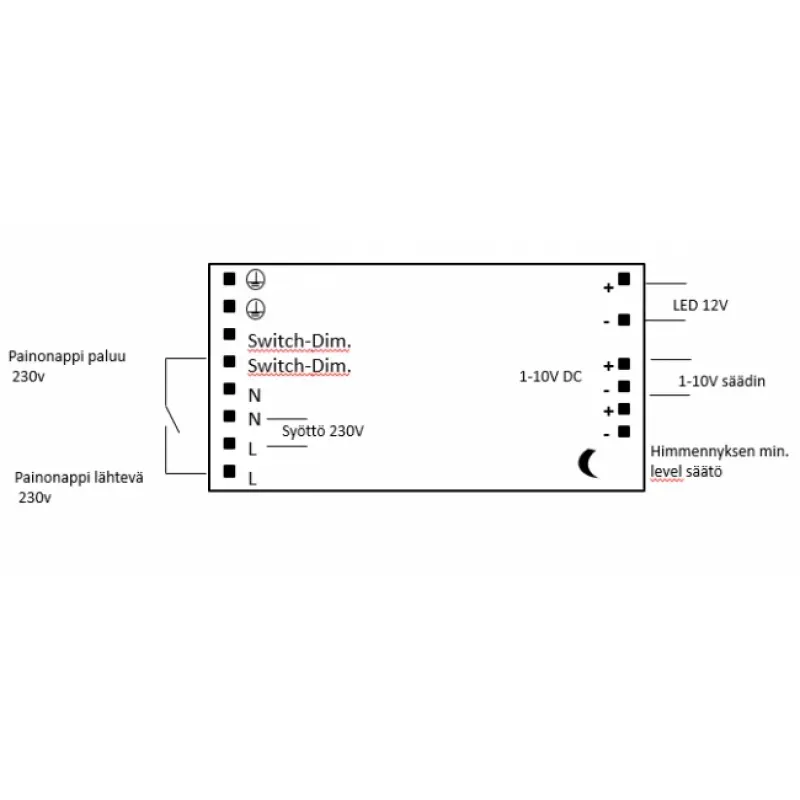

Jakorasialla kytketään syöttö/painonappi/muuntajalle meno
Jakorasialta -> Muuntajalle 5x1,5mm kaapeli (muuntaja tarvitsee L,N ja palaava L painonapilta)
LED nauhat / valaisimet kytketään rinnankytkentänä

Mitat
220mm x 58mm, korkeus 42mm
